コンテナターミナルの知識 1-2
3. スプレッダーでコンテナを吊り上げる仕組み

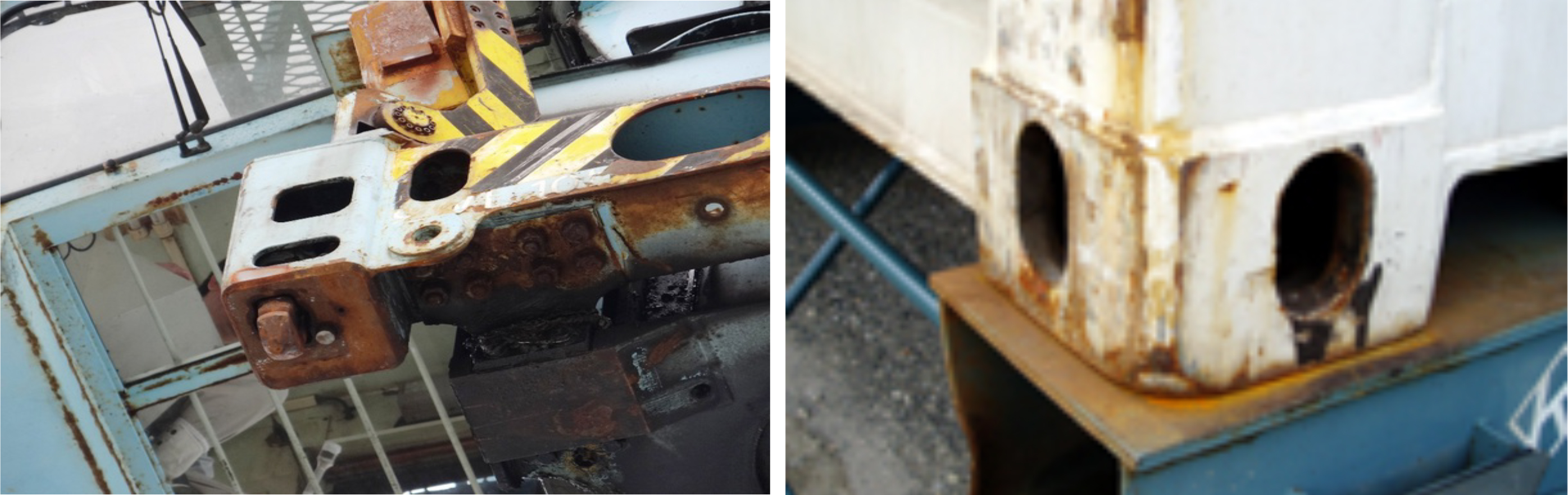

コンテナの吊り上げ、積み上げ及び固着のために、コンテナの上下四隅8箇所（上部角4か所、下部
角4か所）に隅金具と（Corner Casting）呼ばれる3面に孔（何かが通る穴）の開いた金具がある。
吊り上げ荷重： 50トン（一般的） 、65トン（ツインリフトタイプ）、100トン（少ないが海外で散見）
コンテナを掴む機器(ストラドルキャリア、トランステナー、ガントリークレーン、トップリフト等)には、コンテナ側の楕円形の孔の穴に入る大きさのピン(ツイストロック・ピン)が付いており、孔に入ったのち90度回転し、
ピンの耳部分が引っかかる作用を利用して、コンテナを掴み上げ、作業を行うことが出来る。
掴んだコンテナを離す場合は、コンテナが着地後（地面、船倉の床部分、シャーシ上、コンテナ面等）、
ツイストロックピンを90度回転してスプレッダーを持ち上げれば、コンテナに引っかからず離れる。

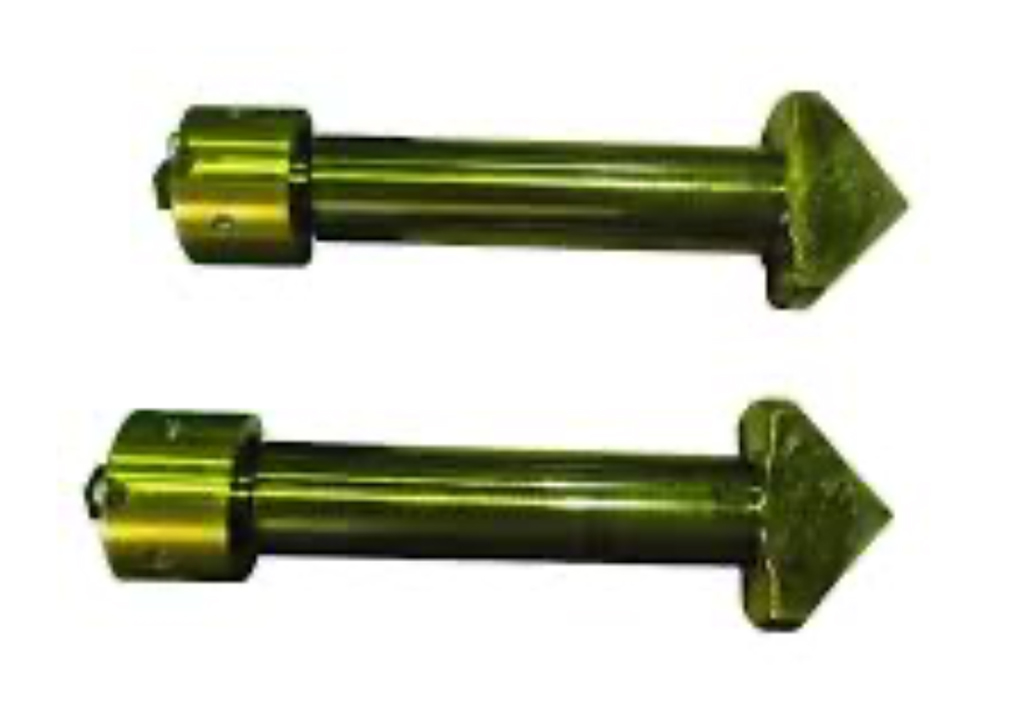

スプレッダ ツイストロックピン

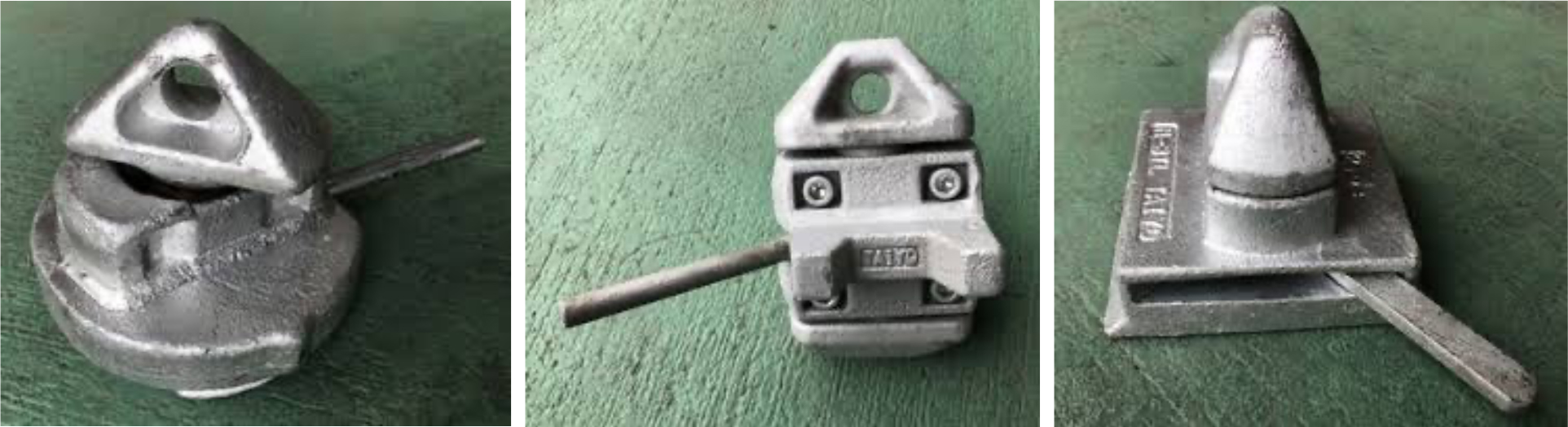

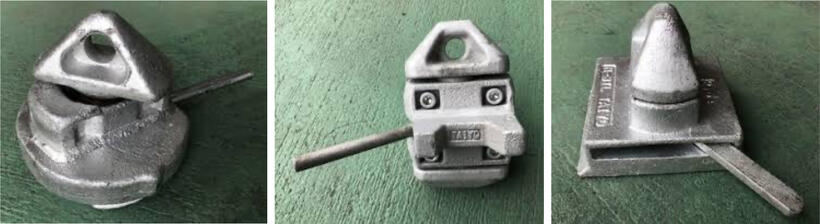

出典：オーザック（コンテナ固縛用 ツイストロックピン）
出典：Wikipadia

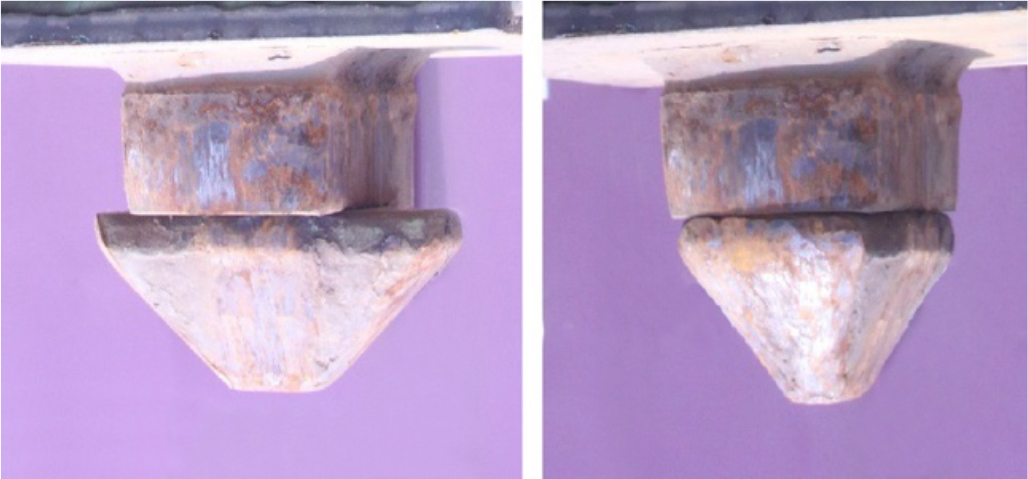

- ⬅︎ ツイストロックピンの回転状態
- 左は90度回転した「ロック」位置
- 右は回転0度の「アンロック」位置
出典：EFインターナショナル

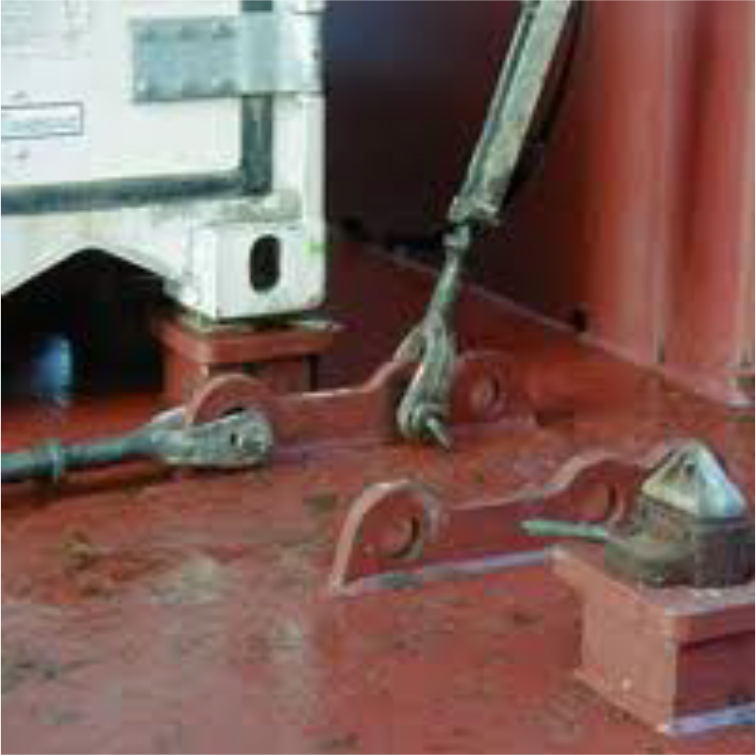

- ラッシング装置（ラッシングロッドと本船ハッチカバーに溶接された眼鏡状（Dリング）のアイプレートDリング）。最終的な固縛はターンバックルで調整する。アイプレートの最小破断荷重張力は500kn(キロニュートン：引っ張り張力の単位)。
- 参考文献：柴原優治 2020年「荷役論 コンテナ船荷役の知識」
出典：ONE Japan「コンテナ船」

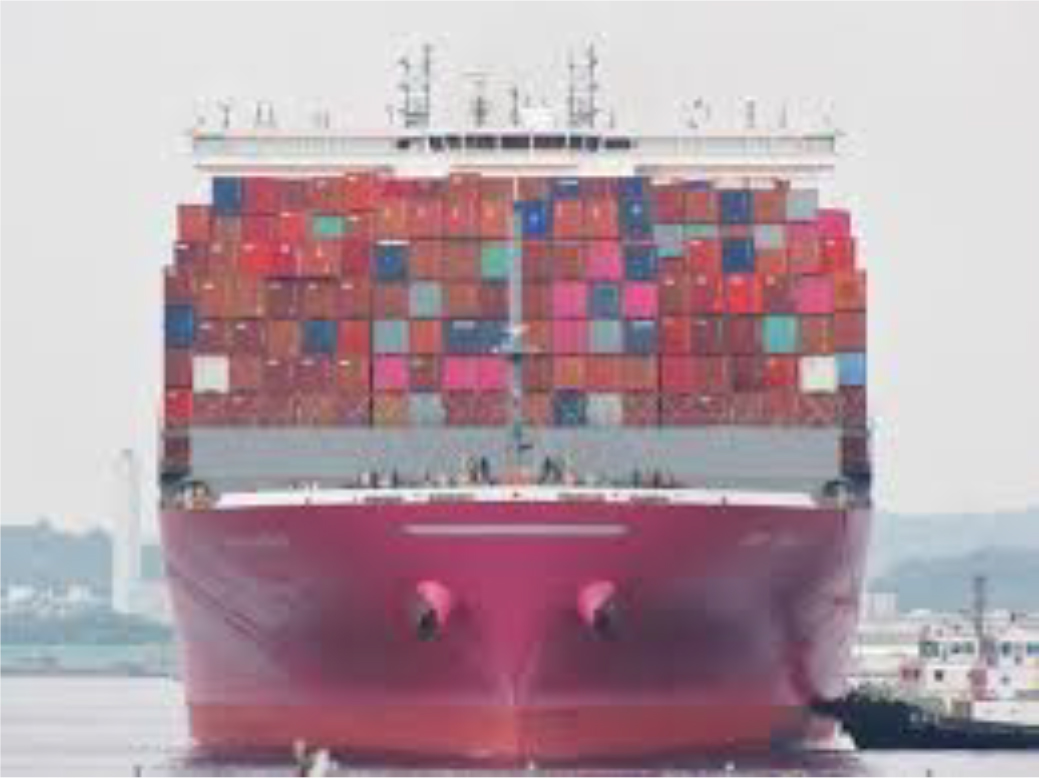

- 甲板上に段積みした超大型コンテナ船。1万TEU型以上のコンテナ船は甲板上（on deck）に10～13段積みする。艙内よりも段数が多い。
4. コンテナ積載時の本船ラッシング

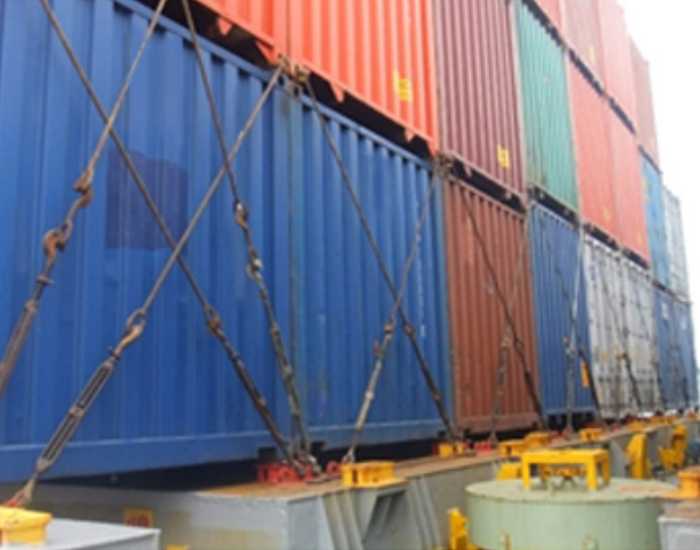

本船オンデッキのラッシング

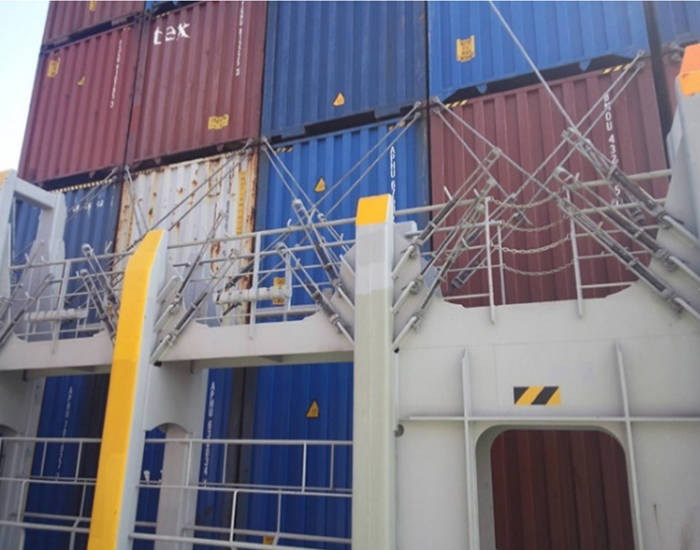

本船上のセルガイドにもラッシングした状態

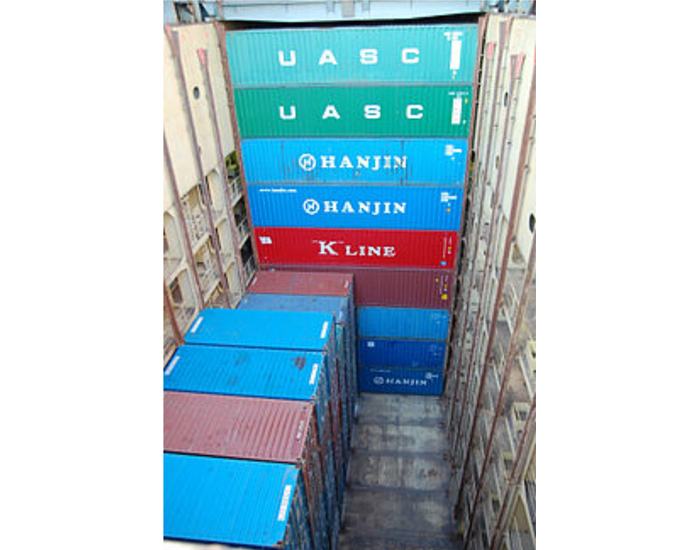

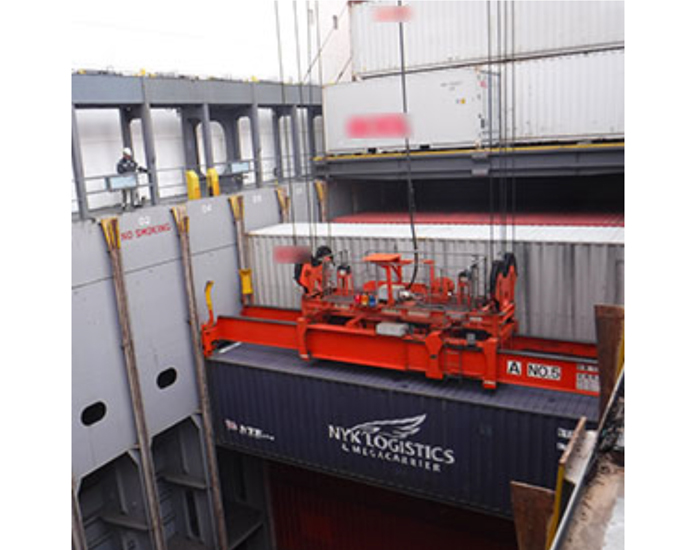

ガントリークレーンで、セルガイドに沿って船艙内（Cargo Hold）に積み付ける。
40’コンテナ用の船艙に20’コンテナを積み付けた場合
- 参考文献：柴原優治 2020年「荷役論 コンテナ船荷役の知識」
5. ヤード作業風景
5-1.トランステナー荷役
出典：国土交通省「コンテナターミナル」

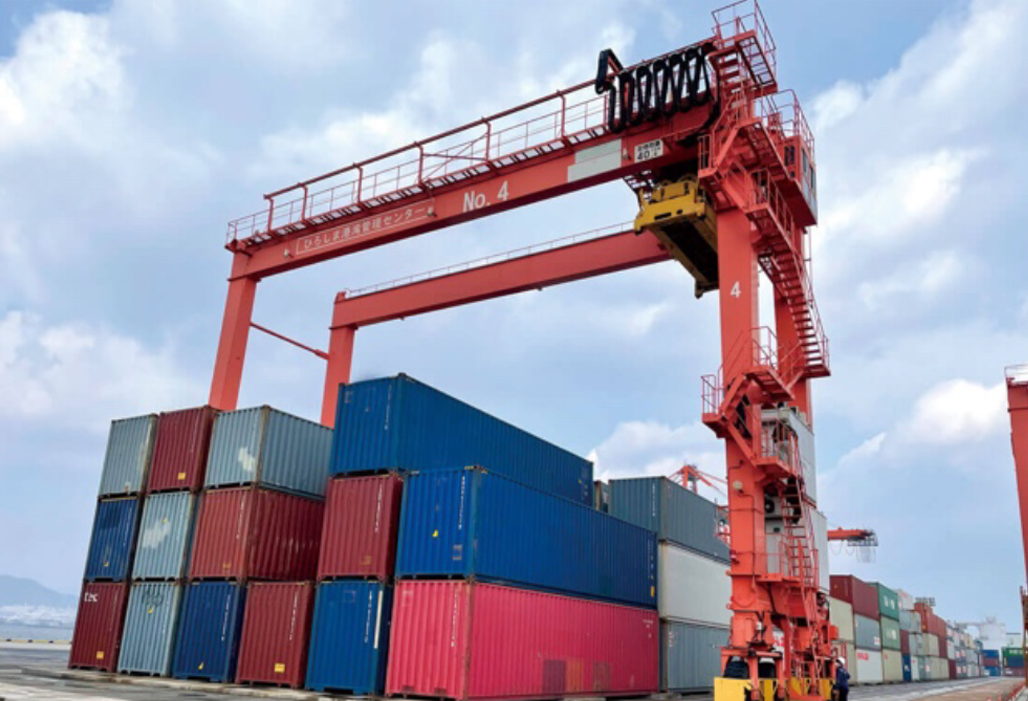

- トランスファークレーン：コンテナヤード内でコンテナを移動したり、段積蔵置するための門型のクレーン。タイヤ式とレール式がある。
出典：川崎汽船公式チャンネル「トランステナー作業」

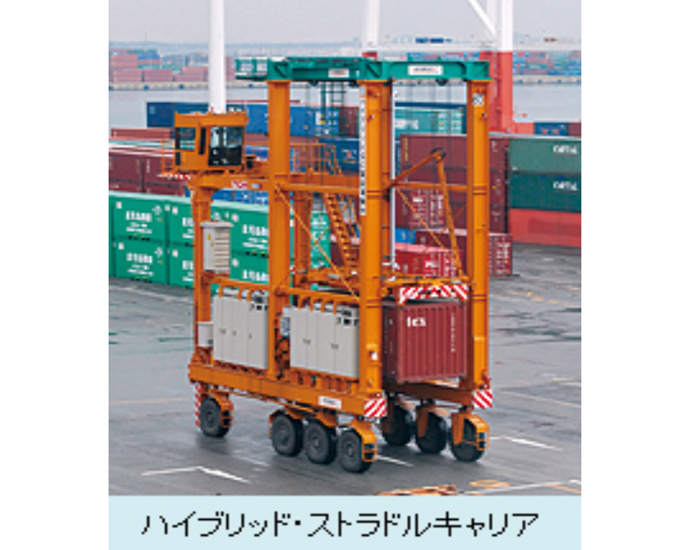

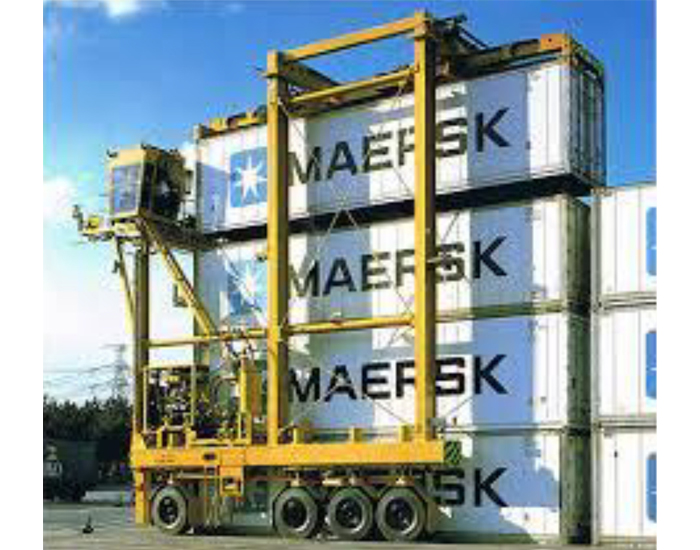

5-2.ストラドルキャリア荷役
5-3フォークリオフト荷役

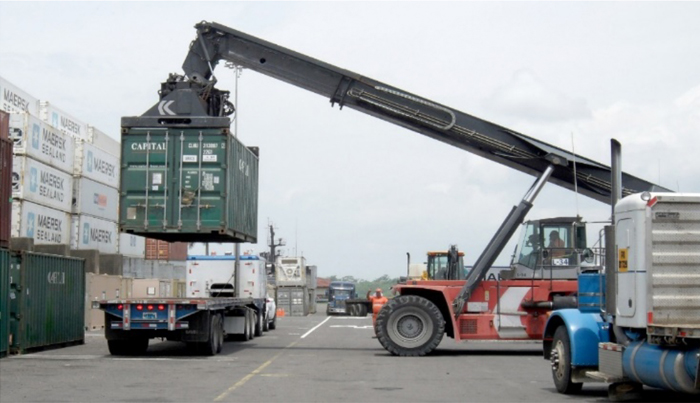

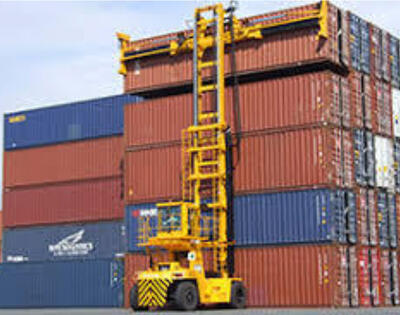

5-4.リーチスタッカー荷役
- 出典：Wikipedia「コンテナ ターミナル機器」
